openwrt基本配置入门01——主路由与旁路由基本配置

ipv4网络基础

ipv4的ip地址由32位二进制位组成，为方便查看，以一个字节（8位）为一组，用十进制表示，如：192.168.1.1

由于8位的二进制数最小为8个0，最大为8个1，换算成十进制最小为0，最大为255，所以一个ipv4地址中的每一部分最小为0，最大为255

为便于叙述，先简单解释一下一些常见的名词：

网段：ipv4数量众多（虽然多，但还是不够大家分的😂）有必要对其进行分段，划分出不同的子网/网段，如：192.168.1.0/24 就是家庭常见的私网网段，其地址范围为：192.168.1.0~192.168.1.255

子网掩码：用于标识子网，就是告诉计算机本网段的范围，子网掩码也是32位（二进制位），前面部分全是1，后面部分全是0，子网掩码中前面有多少个1，就代表了ipv4地址前面多少位相同就是属于一个网段。如某计算机的ip地址为：192.168.1.10；子网掩码为：255.255.255.0；那么其所在网段为：192.168.1.0~192.168.1.255

子网前缀长度：作用同子网掩码，就是子网掩码中前面由多少个1。如：某计算机的ip地址为：192.168.1.10；子网掩码为：255.255.255.0 可以写为：192.168.1.10/24

路由器：连接多个网段的设备（家庭常用的是连接两个网段的设备）

DNS：域名解析服务，就是将域名解析为ip地址的服务，就是一个地址簿。

网关：某个网段的进出口，所有发往其他网段的数据包都必须经过网关。如果把网段类比于城池，那么网关就是一个出城的关口。由于路由器连接了多个网段，所以网关应该设置为路由器的地址，如果设置错误，数据包就不能正常“出城”了。

DHCP：动态主机配置协议。就是自动分配ip地址并设置网关、子网掩码的服务。有服务端与客户端之分，服务端就是负责分配的，客户端就是听别人说了算的。

一句话说就是：对于连接上局域网的设备，要想正确访问到互联网，必须正确配置ip，网段，网关和DNS，也就是得知道自己在哪（自己的ip和子网掩码），要访问的目的地在哪（目的地的ip地址，即便不知道也需要知道去哪查，DNS服务器的地址），怎么去那（反正交给网关处理就行了）。

openwrt主路由设置

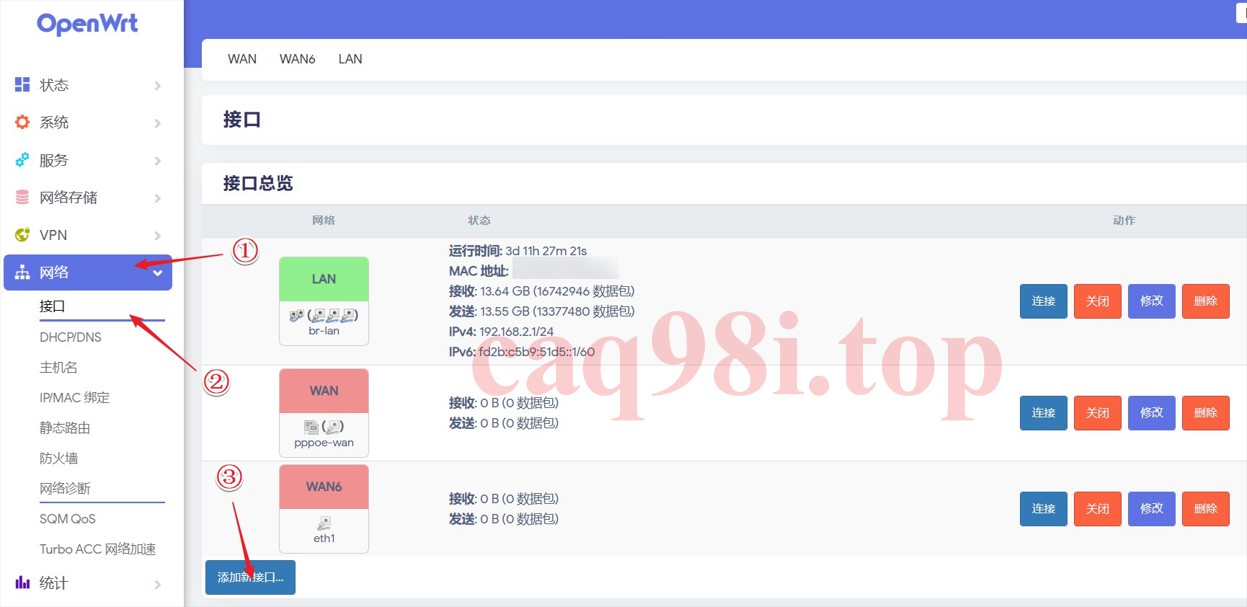

① 选择“网路” → “接口”。这里系统默认已经配置好了三个接口，如果没有可以点击“添加新接口”

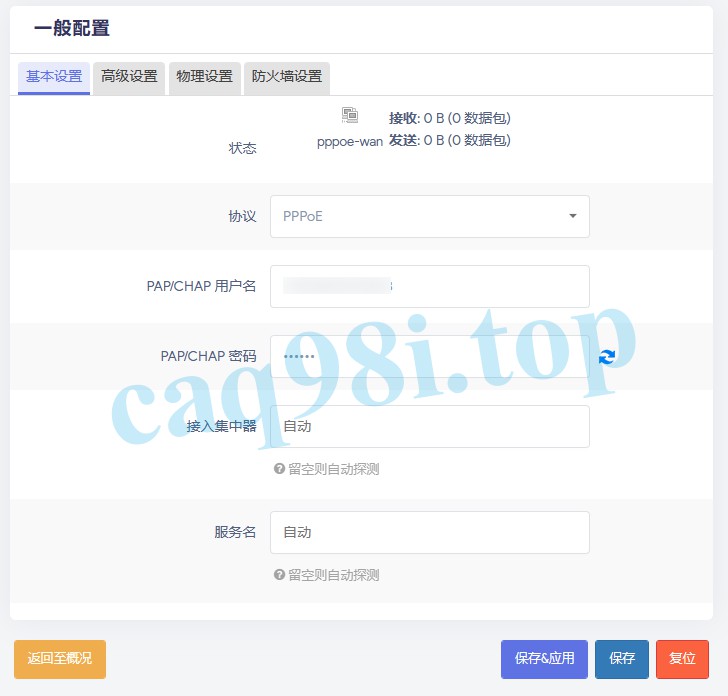

② 点击WAN口右边的“修改”按钮进行修改。如果是使用此路有器拨号上网，在基本设置里边将协议改为“PPPoE”，输入运营商给的账号密码后点击保存并应用即可。拨号成功后，会在图①中显示获得的ip地址。常用的协议为PPPoE和DHCP客户端，具体视上级路由而定。点击“高级设置”，可以看到wan接口具体绑定的是哪个具体的物理网口。

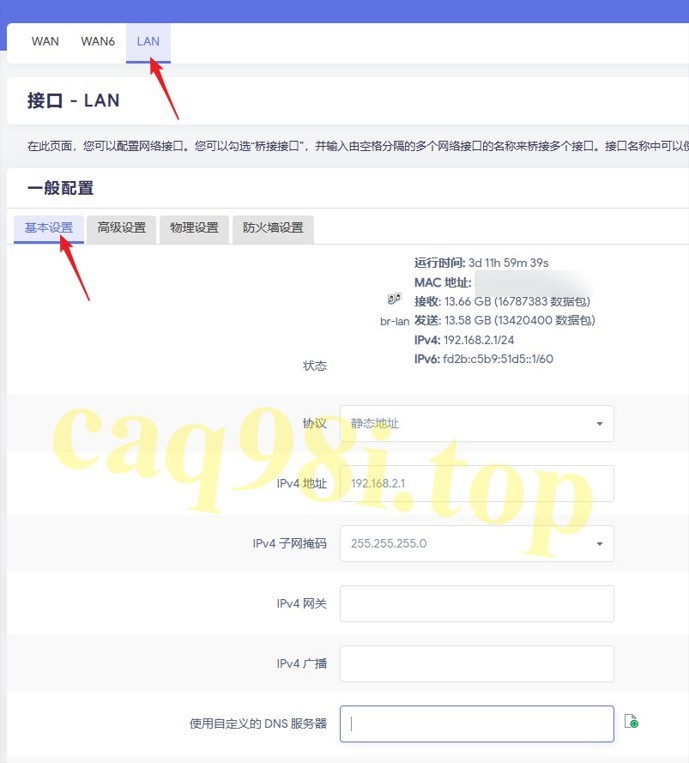

③ 点击图①lan口右边的修改，也可以在页面上方点击选显卡切换。在“基础设置”中，协议选择“静态地址”，一般家庭局域网都是使用的此C类私网ip地址，即：192.168.x.x；这里填写的ipv4地址就是路由器在局域网中的ip地址，访问此地址就能打开路由器的管理界面。子网掩码为：255.255.255.0；其他都可以不用填写。

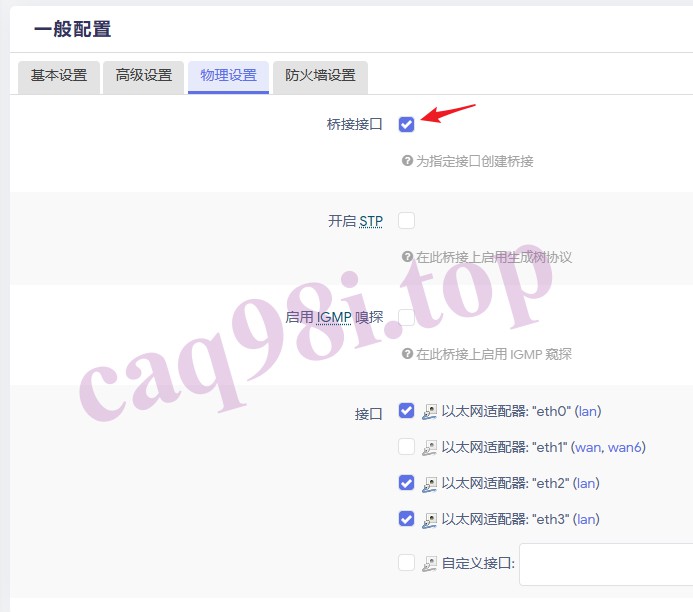

点击“物理设置”，勾选“桥接接口"，勾选lan区域包含的物理网络接口，如果有无线，那也是应该勾选上的。这里勾选的就是此路由器给本地局域网提供的接口。

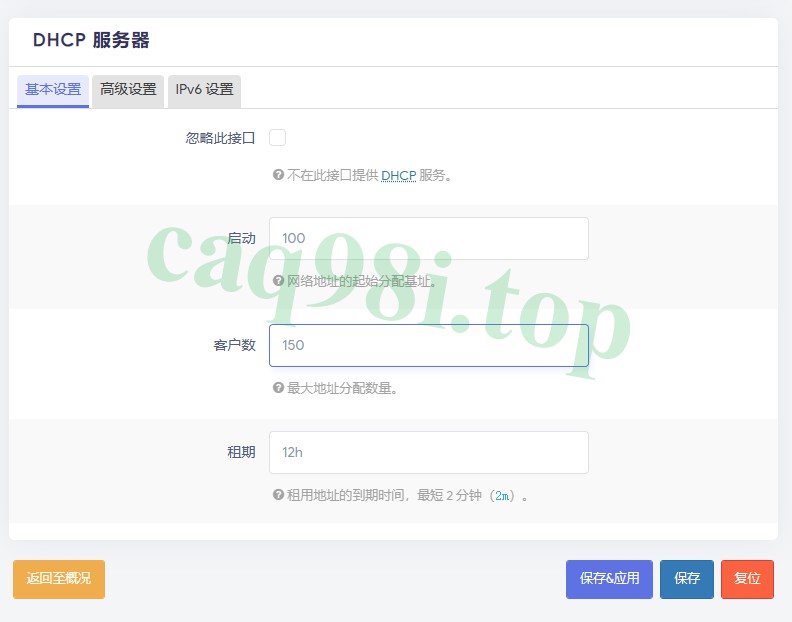

在页面下方开启DHCP服务器（取消”忽略此接口“的勾选），最后点击保存并应用。

openwrt旁路由设置

① 关闭wan口与wan6口。本路由器只当网关使用，所有本局域网中必然有一个负责拨号上网的另一个路由器。物理线路上，需要将这两个路由器的lan口用网线连接起来。

② 修改lan口的设置，增加设置”ipv4网关“和”使用自定义的DNS服务器“（见图③），一般这两项都可以设置为另一个路由器的ip地址。在”物理设置“中，可以将wan口也纳入lan区域以扩大局域网的接口数量（前提是，wan接口得关闭了）。LAN区域的DHCP服务器依旧可以开启，原则是一个局域网中只有一个DHCP服务。

PS：一般DHCP服务器下发的配置中会把它自己设为网关和DNS服务器。使用openwrt的DHCP服务，连接到此局域网的设备的网关和DNS服务器都会被设置为这个openwrt，否则可能就需要自己手动设置才能让openwrt来当网关了。
