Simulink与Carsim联合仿真（Matlab-Simulink篇）
分类：i 学术之家 作者：Caq98i 发布时间：2022-04-05 更新时间：2022-04-05 阅读量：766
本文将介绍Simulink与Carsim联合仿真时，对于Matlab和Simulink需要进行的一些必要设置。
1. 设置路径：将Carsim的安装路径和数据库路径都添加进matlab中。添加方法见：MATLAB添加文件路径和切换工作目录；至于那两个路径在哪，在安装Carsim的时候，是有过设置的。

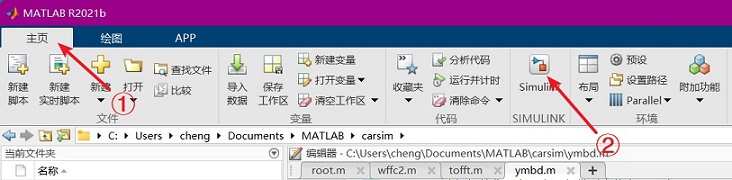

2. 从MATLAB中进入Simulink，然后创建一个“空白模型”。

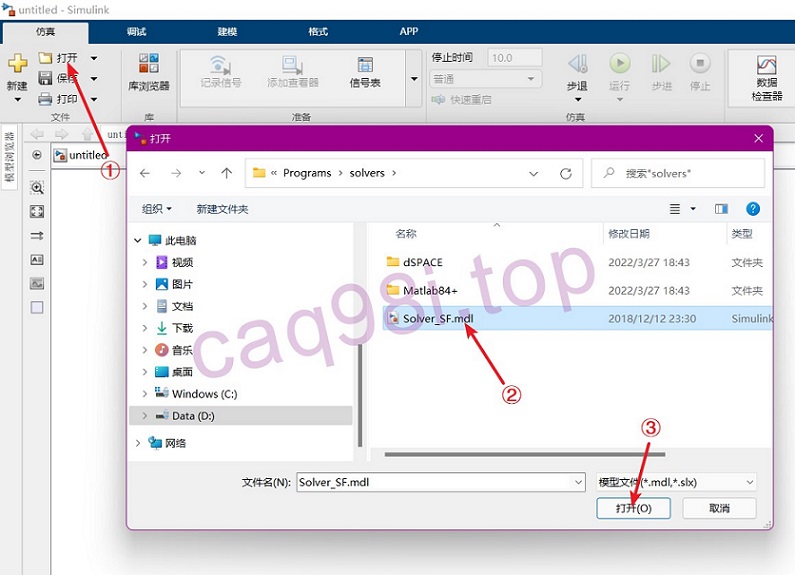

3. 在Simulink界面，点击“打开”，在carsim的安装路径，找到如下文件：programs👉solvers👉Solver_SF.mdl；选择“Solver_SF.mdl”后，点击“打开”。

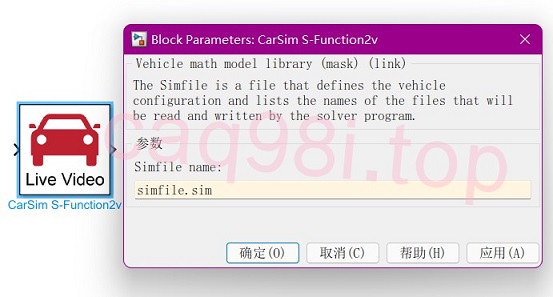

4. 这里有两个模块，选择其中一个，复制到刚刚空的simulink模型之中（CTRL+C and CTRL+V）。然后双击刚刚复制过去的那个模块，填入参数：“simfile.sim”
注：这个文件会在Carsim中点击“send to simulink”时被创建（在carsim的数据库目录）

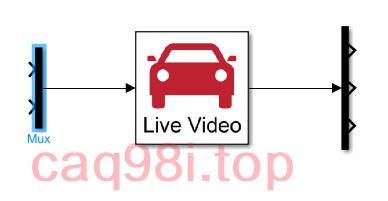

5. 在空白处双击，添加“Mux”和“Demux”模块。（双击模块可修改接口数目，接口数目与Carsim中的输出参数与输入参数数目相关：Carsim编辑输入参数配置和输出参数配置）

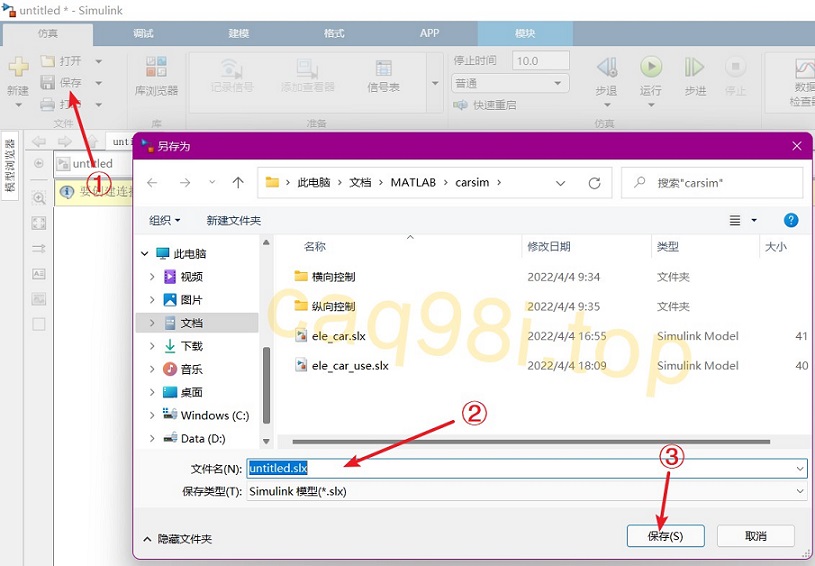

6. 保存模型，注意文件名不能含有中文，记住文件名和文件的路径，这个之后要与Carsim中的配置相对应。在Carsim中配置与Simulink联合仿真- (见4.2)
